Nedestruktivní zkoušky materiálů: Co je RT, UT, MT, PT a VT?

Pavel Hanák, 14. 1. 2025

Nedestruktivní zkoušky materiálů (NDT) jsou klíčovým nástrojem při kontrole kvality svarů a odhalování vad materiálů, aniž by došlo k jejich poškození. Tyto metody nacházejí uplatnění v průmyslu, stavebnictví, letectví i energetice. Článek se zaměří na pět nejčastěji používaných metod – RT, UT, MT, PT a VT – a vysvětlí, jaké vady mohou odhalit.

Co jsou nedestruktivní zkoušky materiálů?

Nedestruktivní zkoušky (NDT) jsou metody používané k detekci vad a poruch materiálů nebo svarů, aniž by došlo k jejich znehodnocení. Tato technika umožňuje kontrolu integrity materiálu, což je klíčové pro bezpečnost a spolehlivost konstrukcí. V průběhu zkoušek se hledají vady jako praskliny, dutiny, porézní struktury nebo nehomogenity, které by mohly vést k selhání.

Metody NDT

Každá z metod NDT má své specifické vlastnosti, výhody i omezení. Pojďme si přiblížit pět hlavních technik.

Radiografická zkouška (RT)

Radiografická zkouška využívá rentgenové nebo gama záření k detekci vnitřních vad v materiálech. Paprsky procházejí materiálem a vytvářejí obraz na film nebo digitální detektor, kde jsou vady viditelné jako tmavší či světlejší oblasti.

  • Co odhaluje: Dutiny, praskliny, póry, nedostatečně svařené oblasti.
  • Využití: Kontrola svarů v konstrukcích, potrubí a tlakových nádobách.
  • Výhody: Poskytuje detailní obraz vnitřních vad.
  • Nevýhody: Vyžaduje manipulaci s nebezpečným zářením a ochranná opatření.

Ultrazvuková zkouška (UT)

Ultrazvuková zkouška je založena na vysílání vysokofrekvenčních zvukových vln do materiálu. Tyto vlny se odrážejí od vad nebo vnitřních struktur, což umožňuje určit velikost, tvar a polohu defektů.

  • Co odhaluje: Vnitřní praskliny, dutiny, svary s nedostatečnou penetrací.
  • Využití: Kontrola svarů v kovových i nekovových materiálech.
  • Výhody: Vysoká přesnost a možnost detekovat vady hluboko uvnitř materiálu.
  • Nevýhody: Vyžaduje zkušeného operátora a může být obtížné interpretovat výsledky u složitých struktur.

Magnetická prášková zkouška (MT)

Magnetická prášková zkouška využívá magnetické pole k detekci povrchových a blízkých povrchových vad. Materiál se zmagnetizuje a na jeho povrch se nanese feromagnetický prášek, který odhalí vady jako praskliny nebo dutiny.

  • Co odhaluje: Povrchové a blízké povrchové praskliny.
  • Využití: Ocelové konstrukce, svařované spoje, odlitky.
  • Výhody: Rychlá a jednoduchá metoda.
  • Nevýhody: Omezeno na feromagnetické materiály.

Kapilární zkouška (PT)

Kapilární zkouška, také známá jako penetrační metoda, odhaluje povrchové vady pomocí barevného nebo fluorescenčního penetrantu. Ten se nanese na povrch materiálu, pronikne do vad a po odstranění přebytečného penetrantu jsou vady zvýrazněny.

  • Co odhaluje: Povrchové praskliny, póry, netěsnosti.
  • Využití: Kontrola svarů, odlitků, potrubí.
  • Výhody: Snadná aplikace na složité tvary.
  • Nevýhody: Funguje pouze na povrchové vady.

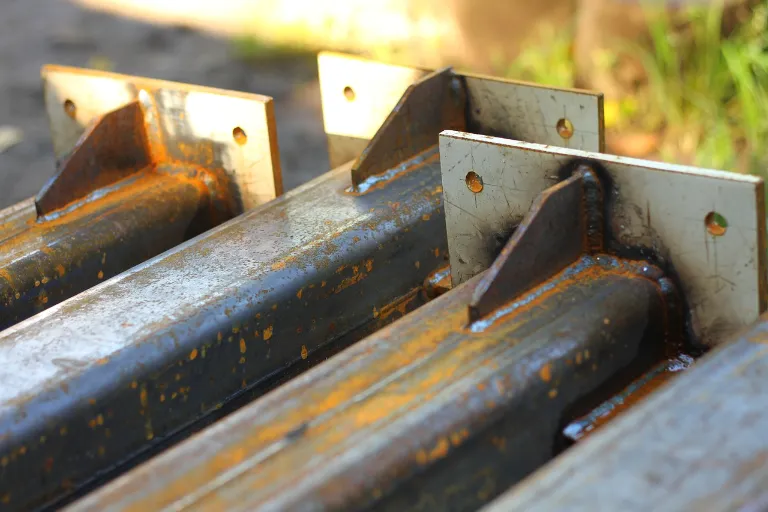

Vizuální kontrola (VT)

Vizuální kontrola svarů je základní metoda, při které inspektor hodnotí povrch svarů a materiálu pomocí oka nebo s použitím zvětšovacího zařízení, jako jsou lupy nebo endoskopy.

  • Co odhaluje: Viditelné povrchové vady, jako jsou trhliny, přetoky nebo nečistoty.
  • Využití: První krok při kontrole svarů nebo materiálů.
  • Výhody: Rychlá, levná a jednoduchá metoda.
  • Nevýhody: Omezeno na povrchové vady.
kontrola_Svaru

Jaké vady odhaluje ultrazvuková zkouška?

Ultrazvuková zkouška (UT) je schopná detekovat řadu vad vnitřní povahy. Mezi nejčastěji odhalené problémy patří:

  • Vnitřní trhliny: Například způsobené tepelným namáháním nebo výrobními chybami.
  • Dutiny: Oblasti s nedostatečnou hustotou materiálu.
  • Nedostatečně svařené oblasti: Místa, kde svary nespojily obě části materiálu.
  • Delaminace: Oddělení vrstev v kompozitních materiálech.

Proč jsou NDT klíčové pro kontrolu svarů?

Kontrola svarů pomocí NDT metod je nezbytná pro zajištění bezpečnosti a spolehlivosti konstrukcí. Vady svarů, jako jsou praskliny nebo nedostatečná penetrace, mohou vést k selhání konstrukce. NDT umožňuje odhalit tyto problémy včas a bez narušení materiálu, což šetří čas i náklady na opravy.

vady

Závěr

Nedestruktivní zkoušky materiálů jsou nepostradatelnou součástí moderního průmyslu. Metody jako RT, UT, MT, PT a VT umožňují efektivní kontrolu kvality svarů a materiálů, což přispívá k bezpečnosti a dlouhé životnosti konstrukcí. Každá z těchto metod má své výhody a specifické použití, díky čemuž lze vybrat nejvhodnější postup podle konkrétních požadavků. NDT představuje klíčový nástroj pro zajištění kvality a bezpečnosti v mnoha oblastech techniky.

Zdroje: TUV, ZwickRoell, Studijni-svet
