Nedestruktivní zkoušky betonu a železobetonových konstrukcí

Každoročně se na světě vyrobí více než 30 miliard tun betonu. Beton je nejpoužívanější stavební materiál, který najdeme téměř v každé stavbě, od obytných domů až po monumentální mosty. Ačkoliv patří mezi nejodolnější materiály, ani betonové konstrukce nejsou věčné a postupně podléhají opotřebení.

Právě proto je nutné pravidelně kontrolovat jejich stav. Jak ale zjistit, jestli je beton stále pevný a bezpečný, aniž by došlo k poškození konstrukce? Odpověď nabízí nedestruktivní metody testování.

Co jsou nedestruktivní zkoušky betonu?

Nedestruktivní zkoušky umožňují posoudit stav betonu, aniž by došlo k jeho poškození. Díky těmto testům lze získat důležité informace o pevnosti, homogenitě nebo případných vadách materiálu, aniž by bylo nutné do betonu vrtat, řezat nebo jinak zasahovat.

Zatímco destruktivní metody, které na testovaný materiál působí silou, se využívají při testování vzorků před samotnou stavbou, NDT metody slouží ke kontrole již hotových konstrukcí. Používají se zejména při inspekcích mostů, tunelů, panelových domů či památkově chráněných budov, jejichž struktura musí zůstat neporušená.

Kde se využívá nedestruktivní testování?

Nedestruktivní zkoušky betonu ověřují, zda konstrukce splňuje bezpečností normy a odhalují skryté vady, které by v nejhorším případě mohly vést ke zřícení budovy. Testování je důležité zejména u historických budov, které musí odolávat zubu času, ačkoliv jsou často postavené z méně kvalitních materiálů dostupných našim předkům.

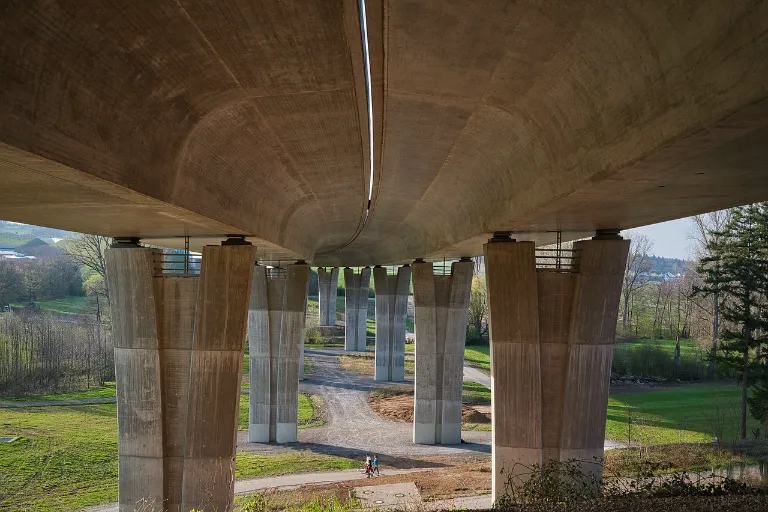

Nedestruktivní metody se uplatňují také při inspekcích mostů, tunelů, vodních děl či průmyslových objektů, u kterých hrozí poškození v důsledku namáhání, průniku vlhkosti, chemické degradace nebo přetížení konstrukce.

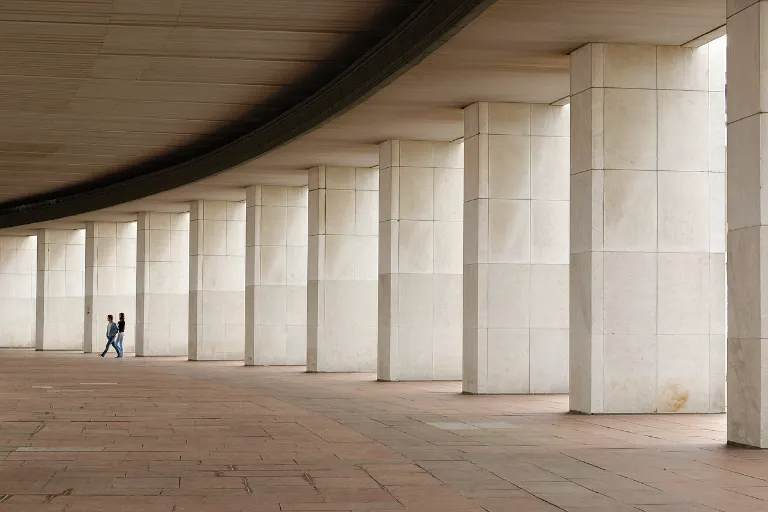

Jak zjistit pevnost betonu bez destruktivních zásahů?

Účelem nedestruktivních zkoušek je nejen odhalení skrytých a potenciálně nebezpečných vad, ale také vyhodnocení, zda beton splňuje všechny požadované normy a vydrží dlouhodobé zatížení. Pevnost betonu je jedním z hlavních parametrů, který určuje odolnost a životnost konstrukcí.

Beton musí vydržet obrovské zatížení a jakákoliv slabá místa v jeho struktuře mohou vést k prasklinám, které se časem zvětšují a oslabují celou konstrukci. Pro hodnocení pevnosti se využívají různé nedestruktivní metody v závislosti na typu stavby, nejčastěji zkouška zpětným rázem kladívka, radiografie, termální zobrazování či ultrazvukové vlny.

Ultrazvukové testování aneb Jak beton prohlédnout skrz naskrz?

Jednou z nejpoužívanějších metod je ultrazvuková analýza. Funguje na principu vysílání zvukových vln do betonu a měření jejich průchodu materiálem. Ultrazvuková metoda využívá vysokofrekvenční zvukové vlny, které procházejí betonem a odrážejí se od jeho vnitřních struktur.

Rychlost šíření vln je přímo závislá na hustotě a homogenitě materiálu, takže pokud jsou v betonu dutiny, vlny se zpomalí nebo deformují. Na základě těchto odchylek lze přesně lokalizovat vnitřní defekty a určit jejich rozsah. Tato metoda se běžně používá při diagnostice mostů, průmyslových objektů a památkově chráněných budov.

Kladívko, které měří tvrdost betonu

Další oblíbenou NTD metodou je měření tvrdosti pomocí odrazových tvrdoměrů, nejčastěji Schmidtova kladívka. Tento praktický pomocník obsahuje pružinový mechanismus, který udeří do povrchu betonu a následně změří číslo zpětného odrazu.

Čím vyšší je číslo odrazu, tím tvrdší, a zpravidla i pevnější, beton je. Tato metoda je rychlá a nenáročná, proto se nejčastěji používá staveništích pro orientační kontrolu kvality betonu. Má však své omezení – měří pouze povrchovou tvrdost, a přesnost výsledků tak může ovlivnit například vlhkost betonu nebo textura povrchu.

Termografická analýza odhalí skryté vady pomocí teplotních rozdílů

Pomocí infračervených termokamer lze v betonu snadno odhalit skryté vady – stačí sledovat teplotní rozdíly na jeho povrchu. Dutiny nebo jiné deformace mění tepelnou vodivost materiálu, takže pokud se v konstrukci nacházejí, projeví se na termovizním snímku jako teplejší či chladnější oblasti.

Pokud se například v betonu hromadí vlhkost, její odpařování způsobí teplotní změnu, kterou termokamera spolehlivě zachytí. Termovizní snímkování se využívá při diagnostice skrytých poškození mostů a fasád. Jeho využití je ale opět omezeno pouze na zjevné vady na úrovni povrchu, proto se často kombinuje s ultrazvukovými zkouškami.

Radarové a rentgenové testování nabízí pohled do vnitřku betonu

Pro podrobnou analýzu vnitřní struktury betonu se využívají georadary a rentgenové skenery. Georadar pracuje na principu odrazu vysokofrekvenčních elektromagnetických vln, které pronikají betonem a vytvářejí detailní obraz skrytých prvků, jako jsou výztuže, kabely nebo dutiny.

Rentgenové testování zase poskytuje detailní snímky hustoty materiálu a odhaluje nepravidelnosti, které by mohly oslabit konstrukci. Rentgenová metoda je sice přesnější, ale využívá se spíše výjimečně u složitých staveb, neboť vyžaduje speciální vybavení, dostatečná bezpečnostní opatření a ochranné stínění.

Závěrem: Bezpečnost konstrukcí bez bourání

Nedestruktivní zkoušky betonu se staly nepostradatelnou součástí moderního stavebnictví. Umožňují rychlou a přesnou diagnostiku konstrukcí bez jejich poškození, a jsou navíc rychlejší a levnější než tradiční testovací metody. Díky detailním informacím o stavu betonu a výztuže, které nedestruktivní zkoušky poskytují, lze předcházet tragickým haváriím a efektivně plánovat údržbu a opravy betonových staveb.

Zdroje: Concrete Preservation Alliance, ConstructuionCivil.com, ČVUT, Ebeton.cz, TheConstructor.org, Voliro.com
